Електромонтажні роботи

Алгоритм виконання електромонтажних робіт з «нуля».

1.План.

            Планування електричних комунікацій – це один з найважливіших етапів у будівництві чи капітальному ремонті будинку/квартири. Від якості даного етапу та виконання електромонтажних робіт залежить не тільки функціональність всіх енергозалежних приладів, а також Ваша безпека. На плануванні не варто економити ні час, ні гроші. Згідно проекту електропостачання будуть виконуватись всі необхідні монтажні роботи, спрямовані, в подальшому, на комфортне перебування в будинку/ квартирі та, беззаперечно, безпечне користування пристроями. Проектування в електромонтажі – це невід’ємна частина всіх наступних робіт. Перед початком будь-яких робіт, в проекті має бути зазначено, все що бажає замовник (включаючи ступені захисту як від короткого замикання (КЗ) так і від перенапруги).

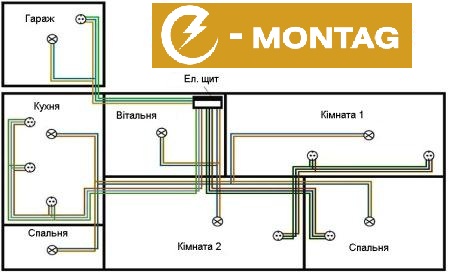

            Що має бути в проекті (на схемах):

            — точки виводів з прив’язками до стін, підлоги, стелі; одинарні чи блоки розеток; вимикачі, світильники;

            — лініями або цифрами позначаються за які групи світла відповідає та чи інша кнопка вимикача;

            — місця знаходження розподільчих коробок, групових щитків;

            — підключення гілки електромережі до тієї чи іншої фази.

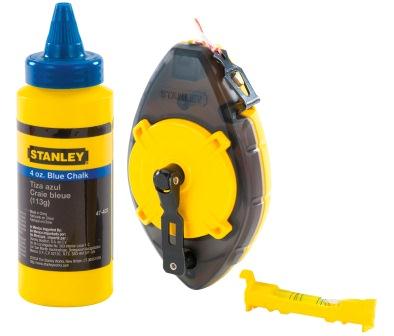

2.Розмітка.

            Даний етап робіт – це втілений проектом задум замовника. Іншими словами, процес розмітки означає перенесення підготовлених раніше креслень (схем) на елементи будівлі для подальшого проведення електромонтажних робіт. Тобто, не потрібно витрачати додатково час на перегляд креслень під час  роботи, а це може привести до деяких помилок чи неточностей в подальшому.

3.Електромонтаж.

            Етап електромонтажних робіт – це найдовший та найскладніший етап з усього алгоритму виконання робіт. Після того, як спеціаліст виконав нанесення розмітки на робочих поверхнях, час до рук брати ручний інструмент та переходити до підпунктів проведення робіт з монтажу електрики.

3.1. Отвори для підрозетників та розподільчих коробок.

            Для того, щоб встановити розетку чи вимикач, спочатку має буди встановлений підрозетник, який призначено для ізоляційних та монтажних цілей. Для цього необхідно правильно зробити отвір. Необхідно використовувати потрібні свердла чи коронки. Відповідно до матеріалу, з якого виготовлена робоча поверхня, треба використовувати: шуруповерт, дриль, ударна дриль чи перфоратор. Різниця між ними в потужності. Перфоратор, як найпотужніший та найчастіше експлуатаційний інструмент в електромонтажній роботі – найкраще підходить для висвердлювання отворів для підрозетників як в бетонних так і в цегляних поверхнях.

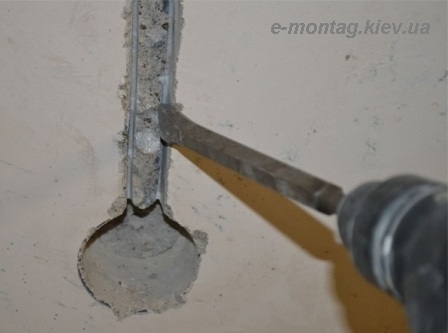

3.2. Штробління стін.

            Штробління стін під електропроводи являє собою досить важкий та нешвидкий етап в електромонтажі. Вирізання канавок (штробління) частіше всього виконується в тих випадках, коли просто закріплений провід буде заважати наступним етапам проведення ремонтних робіт. У випадку з вирівнюванням стін методом нанесення машинної штукатурки та монтажу конструкцій підвісної стелі виконувати штробління не актуально так, як всі електромережі і так будуть закриті. Тим самим – менше штроби – дешевше та швидше будуть просуватися електромонтажні роботи. В процесі штробління з’являється багато пилу. Це означає, що без засобів індивідуального захисту та вологого прибирання приміщення цей процес не проходить.

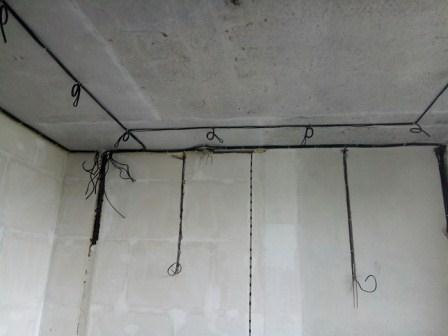

3.3. Підготовка стелі для прокладання кабелів.

            Під «підготовкою» слід розуміти, що по розмітці необхідно виконати роботи з монтажу кріплень для проводів (дюбелі, дюбель-хомути і т.д.). Як правило, не рекомендується, штробління стелі. Отже, всі комунікації будуть за конструкціями підвісної стелі.

3.4. Встановлення електрощитової.

            Згідно креслення та розмітки виконується монтаж шафи (щита), до якої підведено вже всі лінії електромережі будинку чи квартири. Наразі щитових існує на будь-який смак, та на будь-які гроші. В схемах електромонтажу вказані габарити щита, а далі — Вам обирати. Як правило, в квартирах використовують щити внутрішнього типу (монтують в стіну). Це зумовлено не великою площею приміщення та відсутністю спеціальних технічних кімнат. В будинках історія дещо відрізняється. Тут можна як вмонтувати в стіну так і використати шафу зовнішнього монтажу в місцях віддалених від очей. Окрім типу встановлення шафи відрізняються матеріалом, з якого виготовлені (металеві, пластикові) та якістю їх виконання. Безперечно шафу необхідно використовувати максимально якісну та надійну, адже в ній знаходиться ввесь захист вашої будівлі.

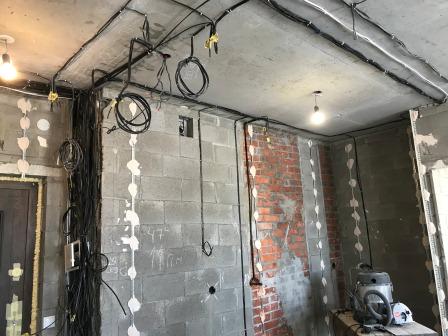

3.5. Прокладання кабелів.

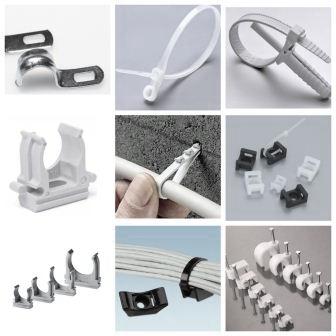

            Наступив момент для «заповнення» всіх нарізаних штроб та закріплення по стелі чи підлозі нашої основи – кабелів. Неможна сказати, що прокладання кабелів це швидкий процес. Наприклад, якщо на стелі ми вже маємо чим закріпити електропроводи, то в штробах чи просто по стінах нам необхідно це зробити. В цьому випадку вибір кріплень чималий. Починаючи від гіпсових сумішей закінчуючи спеціальними монтажними скобами. Це той випадок, коли до чого майстер звик тим і працює.

3.6. Комутаційні роботи в розподільчих коробках.

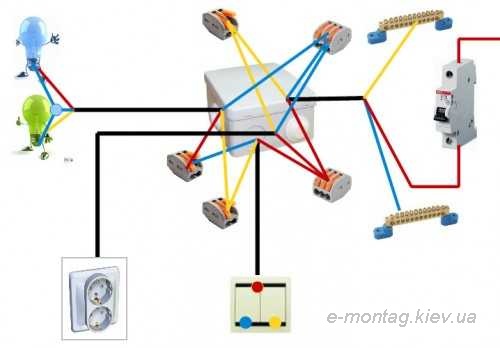

            Комутаційні роботи в коробках виконуються у 95% електромонтажних робіт. Це зумовлено тим, що все таки, 5% замовників обирають шлях без використання коробок. Так, це можливо. Все залежить від бажання та бюджету робіт. Не використовувати КК – витратити значну додаткову суму коштів на кабель та елементи кріплення його. Встановлення КК – це економія коштів та візуально естетичний вигляд. До того ж, від існуючої КК є можливість додавання нових гілок електромережі. Розподілення виконується комутацією відповідних проводів між собі подібними (фаза-фаза, нуль-нуль…). Звертаю увагу, що скручування проводів не рекомендується. Це спричинено зовсім іншим навантаження мереж ніж це було в минулому. З’єднання чітко регламентовано в нормативній документації (ПУЕ). На даний час рекомендовано обирати з чотирьох типів: пайка, обжимання, клемне з’єднання та з’єднання за допомогою болтів або гвинтів. Кожен майстер обирає найбільш зручний спосіб для себе. На даний час є популярним та досить надійним клемне з’єднання клемниками WAG.

3.7. Комутаційні роботи в електрощитовій.

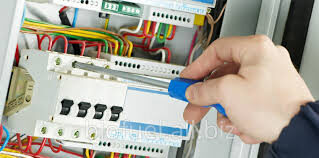

            Електричний розподільчий щиток – це шафа, в якій розміщено та зкомутовано обладнання для захисту Вас, будівлі та всіх електроспоживачів від непередбачуваних ситуацій. Це може бути, як коротке замикання (КЗ) в наслідок несправності електроприладу так і, наприклад, потрапляння вологи (затоплення). Для щита обов’язково має бути схема з усіма підписаними пристроями захисту. Якщо в будинок/квартиру вже існує ввідний автомат (АВ) (на сходовому майданчику чи на вулиці на опорі) рекомендується обов’язково встановити про дубльований на вводі в щит. Після нього бажано мати реле з можливістю програмування вхідної напруги по нижньому та верхньому порогах спрацюванні на відключення. Це збереже вашу техніку від невідповідної напруги в мережі постачальника електроенергії. Після цього встановлюємо пристрої захисного відключення (УЗО). Вони необхідні для захисту особисто користувача. Це зумовлено порівнянням струмів на вході та на виході з пристрою (по фазі та нулю). Але від КЗ це не збереже. Отже заключний захист в щиті монтується автоматичний вимикач (АВ) з відповідним номіналом для кожної гілки електромережі.

3.8. Перевірка електромережі та монтаж освітлення для ремонту.

            Після проведення всіх механічних робіт та комутації електромережі обов’язковим є етап перевірки правильності всіх з’єднань. Це так звана «продзвонка». Її можна виконувати як спец обладнанням так і пробним почерговим вмиканням кожної з гілок від щита до кінцевої точки споживання (розетка, світильник). Це етап на якому можливе виявлення неточностей, які могли виникнути в процесі електромонтажу. Але тут вони і остаточно усуваються без будь-яких додаткових пошкоджень стін чи інших поверхонь. Схему перевірено. Залишилось тільки змонтувати освітлення для послідуючих ремонтних бригад.

3.9. Виконавча схема електропроводки.

            Даний етап – заключний. Тут замовнику робіт готується схема електромережі будинку/квартири фактична. Також виконується підписання захистів щитової. Всі роботи слід виконувати точно та відповідально.

4. Висновок.

            Отже, з усього вище викладеного стає зрозумілим, що електромонтажні роботи це аж ніяк не заняття для аматорів. В цій справі нічого не можна залишати без уваги. Електромонтажні роботи спрямовані не лише на Вашу зручність та комфорт, а, в першу чергу, на безпечну експлуатацію електроприладів в подальшому. Безпека – це наше все!

            У випадку незрозумілих ситуацій в електромережі, обов’язково необхідно викликати спеціаліста з відповідною групою допуску з техніки безпеки.

  Безпеки та комфорту Вам!
